Промислова вентиляція

Ваш бізнес може стати максимально енергозберігаючим, а повітря в приміщеннях - виключно якісним! Про це варто подбати!

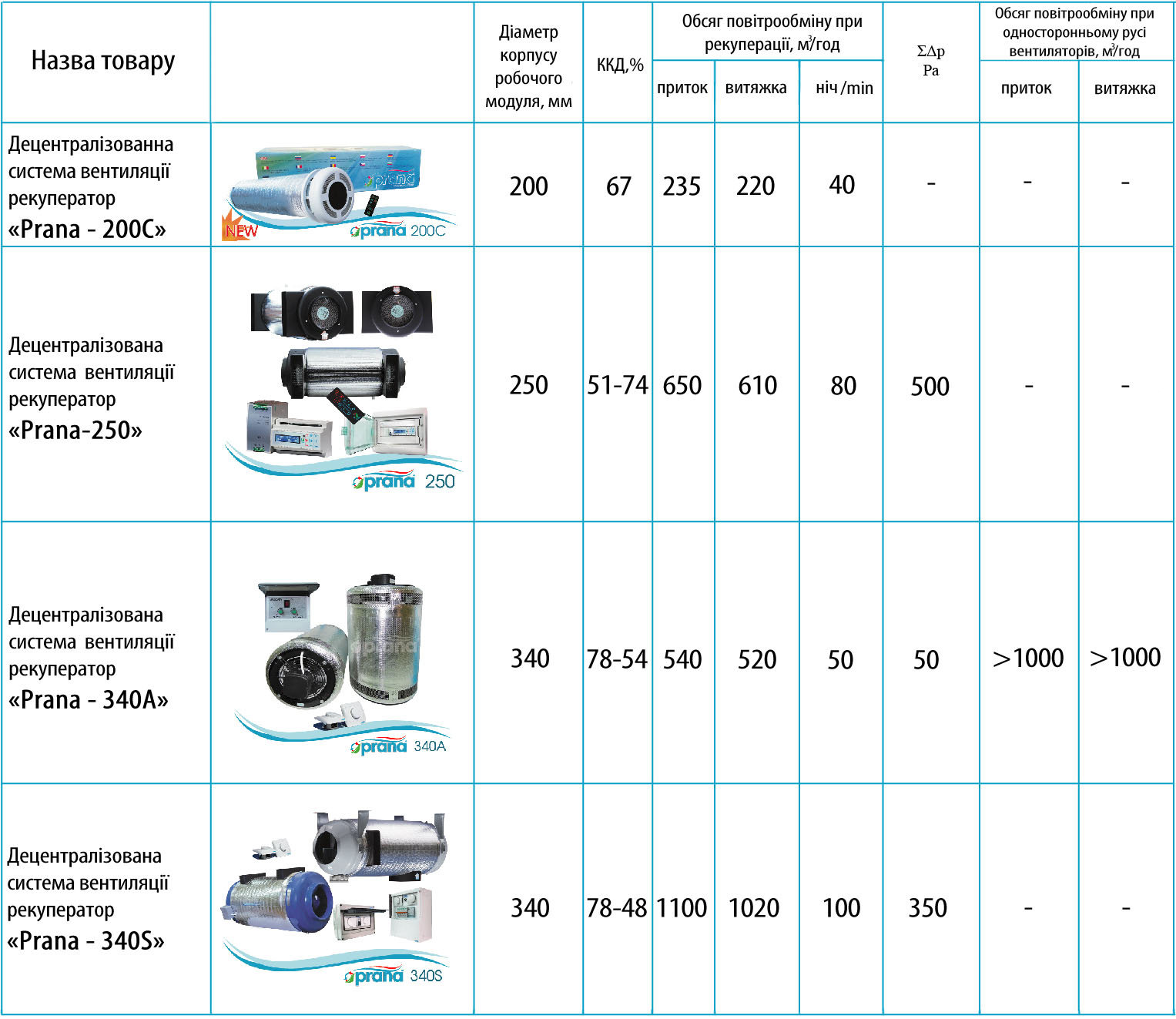

Напівпромислова і промислова серії рекуператорів Прана виробляються нашою компанією спеціально для вентиляції промислових приміщень. Всі необхідні параметри та технічні характеристики рекуператорів повністю відповідають зростаючим вимогам сучасного ринку. Конструктивно закінчені моноблоки «ПРАНА-340» і «ПРАНА-200» - серії, які призначені для промислової вентиляції:

заводів і фабрик;
торгових центрів;
сільськогосподарських приміщень;
ресторанів та нічних клубів;
басейнів;
спортивно-розважальних комплексів;

Рекуператор «PRANA-200С» децентралізована система вентиляції

• діаметр корпусу робочого модуля - 200мм;
• довжина робочого модуля (мінімальна) - 560мм;
• діаметр монтажного отвору - 220 (250)мм.;
• управління: один або два димера, пульт;
• обсяг притоку повітря при рекуперації - 235м³/год;
• обсяг витяжки повітря при рекуперації - 220м³/год;
• обсяг повітрообміну у режимі «ніч» - 70м³/год;
• Сертифікат якості СЕ.
• енергоспоживання - 30 – 54 Вт*год;
• ККД - 67%.

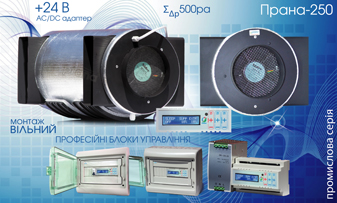

Рекуператор «PRANA-250» децентрализованная система вентиляции

• Діаметр корпусу робочого модуля – 250 мм;
• Діаметр монтажного отвору – 260 мм;
• Обсяги повітрообміну при рекуперації:
• приток: 650 м³/год,
• витяжка: 610 м³/год.
• ККД% - 51-74.
• Сертифікат якості СЕ
• Споживання електроенергії: від 15 Вт*год до 90 Вт*год, в залежності від режиму роботи.
• Модель застосовується на об’єктах виробничо-промислового призначення (заводи, торговельні центри, спортивно-розважальні комплекси, басейни, приміщення сільськогосподарського сектору тощо).
• Система призначена для монтажу всередині приміщення. при необхідності система передбачає підключення довгих розгалужених вентиляційних витяжних та/або припливних каналів (Σ∆р500pа).
• З метою забезпечення безпечних умов єксплуатації в умовах підвищенної вологості передбачено, що живлення системи ПРАНА-250 забезпечується від джерела постійного струму напругою +24V. Підключення до мережі перемінного струму 220V відбувається через AC/DC перетворювач (адаптер).  Керування системою відбувається за допомогою професійного блоку управління, який вже містить адаптер до мережі 220V.

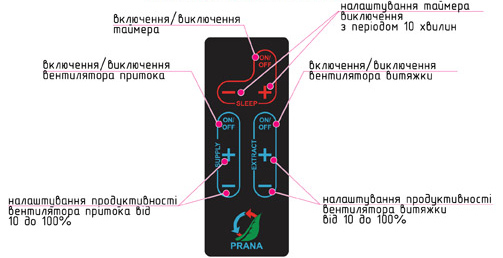

• До усіх модифікацій блоків управління системою вентиляції Прана- 250 пропонується пульт дистанційного керування (входить до стандартної комплектації)





• Професійні сенсорні блоки управління: Сontrol block DP Prana250 - набір модулів для кріплення на DIN рейку, який складається з блока керування і блока живлення (входить до стандартної комплектації);



  Ко всем модификациям блоков управления системой вентиляции Прана-250 прилагается дистанционный пульт управления.





















  Сontrol block А Prana250 - блок управління у пиловолого- захищенному корпусі з мережевим вимикачем.

Сontrol block DP Prana250

                      Габарити "PRANA-250"

Рекуператор «PRANA-340S» децентралізована система вентиляції

• діаметр корпусу робочого модуля – 340мм;
• діаметр монтажного отвору - від 350мм;
• управління: один або два димера, або багатофункціональний промисловий пульт управління;
• обсяг притоку повітря при рекуперації - 1100 м³/год;
• обсяг витяжки повітря при рекуперації - 1020 м³/год;
• енергоспоживання - 80-310 Вт*год;
• ККД у діапазоні 48-78 %.
• За необхідністю можливе підключення довгих розгалужених витяжних і приточних каналів (Σ∆р ≤ 350pа). Система розрахована на монтування у товщині стіни, водночас є можливість встановлення як у середині, так і ззовні приміщення.

Рекуператор «Прана-340А» децентралізована система вентиляції

• діаметр корпусу робочого модуля – 340мм;
• діаметр монтажного отвору - від 350мм;
• управління: один, два димера;
• обсяг притоку повітря при рекуперації - 540 м³/год;
• обсяг витяжки повітря при рекуперації - 520 м³/год;
• енергоспоживання - 30-110 Вт*год;
• ККД у діапазоні 54 - 78%.

• Можливість рекуперації тепла (економія на опаленні та кондиціюванні);
• Можливість роздільно регулювати приплив та витяжку повітря ;
• Можливість кратного збільшення витяжки зайвого тепла (особливо влітку);
• Можливість безканального і канального використання;
• Досягнення годинної продуктивності промислової вентиляції в приміщеннях до 400-600м³ – 60%, в приміщеннях до 1000м³ – 30%;
• Мала вага, надійність, компактність;
• Економне енергоспоживання.
• За необхідністю можливе підключення коротких розгалужених витяжних і приточних каналів (Σ∆р ≤ 50pа). Система розрахована на монтування у товщині стіни, водночас є можливість встановлення як у середині, так і ззовні приміщення.

Сьогодні погляд на промислову вентиляцію докорінним чином змінюється. Так само, як змінюються індустріальні, технічні та технологічні умови виробництва. «Вітродуйки», які раніше гордо називалися вентиляцією і мали годинну продуктивність в десятки і сотні тисяч кубів, упевнено відходять у минуле. На черзі за ними – вітродуйки на тисячі кубів. Для прогнозу ситуації на майбутнє, необхідно зрозуміти – а що, власне, змінилося?

Отже, що ж змінилося:

- відбулася зміна технологічних процесів і, одночасно, екологічні вимоги до промислової вентиляції значно посилилися. Вже не можна у технологічному циклі отруювати все навкруги безкарно і безоплатно, викидаючи всю гидоту, яка є побічним продуктом виробничого процесу, просто на вулицю.

- сучасні закриті технологічні процеси і нові принципи виготовлення промислової вентиляції не вимагають величезних обсягів повітрообміну, передбачених старими нормами кратності до обсягів приміщення. Тому централізована витяжка – дуже дорога, до того ж, створює проблеми з притоком повітря, перестає бути актуальною. На перший план виходить промислова приточно-витяжна вентиляція. А наявність рекуперації повітря – суттєвий чинник її енергоефективності.

- хоча все і починається з санітарних норм промислової вентиляції, але вимоги до неї стають більш жорсткими в плані створення спеціальних умов. Це задана вологість і температура повітря, обсяг видалення чи рекуперації, швидкість повітряного потоку і, звичайно ж, енергозбереження. Зростають вимоги до створення певного мікроклімату, підтримання газового балансу і збереження енергетичної якості повітря. Завдання ускладнюється тим, що кожна невелика локальна зона може потребувати окремого мікроклімату, а умови в ній та й у приміщенні в цілому можуть змінюватися в досить широких межах. Далеко не кожна промислова вентиляція здатна ці вимоги задовільнити.

То що ж маємо в сухому залишку на сьогодні?

Технічний фактор. Якщо розбити технічне завдання з вентиляції на окремі зони приміщення у відповідності з технологічним циклом, то виявиться, що мова йде про зони площею до 200 м². Підтримувати задані в них параметри за допомогою централізованої вентиляційної системи, по-перше, дуже дорого, а, по-друге, якщо локальні параметри змінюються, – практично неможливо.

Економічний фактор. За розрахунком вартості встановлення і експлуатації вентиляційних систем доходимо висновку: п’ять децентралізованих систем для приміщення 1000 м² дешевші та надійніші, ніж одна централізована. Врахуємо, що при цьому децентралізовані системи забезпечать необхідний мікроклімат в п’яти локальних зонах приміщення навіть при умовах, що змінюються. Централізована система вентиляції, як правило, не допускає таких змін.

Серед основних вимог до сучасних вентиляційних систем:

Що сьогодні пропонує ринок?

А на ринку сьогодні - цілий ряд систем промислового сімейства «ПРАНА-340», оснащених високоефективним рекуператором з міді. Ці децентралізовані інноваційні приточно-витяжні вентиляційні системи здатні забезпечити продуктивність до 1000м³/год. При цьому енергетичні складові повітря зберігаються на 95-97%.

Серед технологічних переваг промислової вентиляції «ПРАНА» не тільки низьке енергоспоживання і висока надійність, відсутність витратних матеріалів і простий монтаж. В цьому компактному моноблоці передбачена можливість підключення каналів (∑ΑP ≤ 350 Па), використання електричного підігріву приточного повітря потужності до 9кВт, а також наявний широкий спектр алгоритмів управління системою: «витяжка», «рекуперація», «пасив», «приплив», «зворотня рекуперація». Не останній аргумент для зваженого рішення – конкурентна ціна.

А що «на завтра»:

А «завтра», безумовно, за децентралізованими вентиляційними системами. З комп'ютерним управлінням в перспективі. Однак сьогодні, зважуючи реальні технологічні та економічні аргументи по встановленню або модернізації промислової вентиляції, варто розглянути обидва варіанти в обох категоріях.

Для нового об'єкту:

Технологічний аспект: Централізована система – створення проекту з нуля, причому умови і вимоги до вентиляції відомі лише на сьогодні і «до ранку» можуть суттєво змінитися (удосконалено технологічний процес, встановлено інше обладнання, змінилося призначення приміщення). В такому випадку вас чекає як мінімум 40-70% змін у проектній документації.

Децентралізована система. При зміні умов потрібна тільки зміна налаштувань. Економія коштів та часу на адаптацію очевидні.

Економічний аспект: Централізована система – прорахувати повну вартість промислової вентиляції досить складно. Але врахуємо демонтаж не дуже ліквідного обладнання, замовлення нового проекту і купівля нового устаткування. При цьому ніяких гарантій, що назавтра ситуація знову не повториться.

Децентралізована система - перепроектування зводиться до нескладних інженерних розрахунків нових вентиляційних алгоритмів, тому що реальні параметри вентиляції будуть встановлюватися під час контрольного запуску в нових умовах експлуатації.

Для реконструкції:

Технологічний аспект: Включає в себе демонтаж старої промислової вентиляції (щити управління, короби, проводка, малоефективні галасливі вентилятори тощо) і проектування нової децентралізованої системи вентиляції, яка дає можливість багатофункціонального використання приміщення. Чисельний практичний досвід доводить, що розрахунок на однократний повітрообмін із створенням запасу по тиску для можливості підключення каналів - перекриває потреби будь-якої категорії приміщень.

Економічний аспект: При реконструкції промислової вентиляції із заміною централізованих систем на децентралізовані - гарантована економія досить значних коштів, а бонус при цьому - комфорт в локальних зонах і широкі можливості для зміни умов використання приміщень на перспективу.
